Miernik podciśnienia kominowego cyfrowy to jedno z kluczowych narzędzi, które wspierają bezpieczeństwo eksploatacji urządzeń grzewczych oraz poprawność działania systemów odprowadzania spalin. Precyzyjny pomiar ciągu kominowego ma bezpośrednie przełożenie na żywotność instalacji, efektywność spalania paliwa, komfort użytkowników, a przede wszystkim na ochronę przed zatruciem tlenkiem węgla. Rozwój elektroniki pomiarowej sprawił, że nowoczesne przyrządy stały się bardziej dokładne, powtarzalne i odporne na zakłócenia, a przy tym wygodne w codziennej pracy kominiarza.
Znaczenie pomiaru podciśnienia kominowego w pracy kominiarza
Podciśnienie w przewodzie kominowym to różnica ciśnień pomiędzy wnętrzem przewodu spalinowego lub dymowego a otoczeniem. Od tej różnicy zależy, czy spaliny i dymy będą sprawnie odprowadzane z urządzenia grzewczego na zewnątrz, czy też dojdzie do ich cofania się do pomieszczenia. Utrzymanie odpowiednich parametrów ciągu jest szczególnie ważne przy kotłach na paliwa stałe, kominkach, piecach gazowych z otwartą komorą spalania oraz przy urządzeniach z grawitacyjnym odprowadzaniem spalin.
Niewłaściwe podciśnienie może objawiać się na kilka sposobów: trudnościami z rozpaleniem ognia, dymieniem do pomieszczenia, gaśnięciem palnika, osadzaniem się sadzy, a także przegrzewaniem i niszczeniem przewodu. Fachowa ocena przyczyn tych zjawisk jest możliwa wyłącznie w oparciu o pomiary. Stąd tak duże znaczenie ma profesjonalny, cyfrowy miernik podciśnienia kominowego, który pozwala szybko zweryfikować, czy parametry pracy przewodu mieszczą się w zakresie wymaganym przez producenta urządzenia i obowiązujące normy.
Dla kominiarza pomiar ciągu kominowego jest jednym z podstawowych elementów okresowej kontroli przewodów. Zarówno przeglądy roczne, jak i odbiory nowych instalacji wymagają udokumentowania poprawności działania kominów spalinowych i dymowych. Coraz częściej oczekuje się od specjalistów nie tylko oceny wizualnej, lecz także twardych danych pomiarowych, które można zapisać, archiwizować i porównać w czasie. Narzędzia analogowe, takie jak klasyczne rurki U-kształtne czy anemometry skrzydełkowe, w wielu sytuacjach okazują się niewystarczające pod względem dokładności, wygody czy możliwości raportowania.
Cyfrowy miernik podciśnienia kominowego pozwala nie tylko na bieżące odczytanie wartości, lecz także na jej stabilizację poprzez funkcje uśredniania, rejestrację zmian w czasie czy eksport danych do komputera. To z kolei staje się podstawą do sporządzenia szczegółowych protokołów pomiarowych, które mogą być wymagane przez inwestorów, serwisantów, ubezpieczycieli, a nierzadko również przez organy nadzoru budowlanego. Rozwój techniki pomiarowej wspiera zatem profesjonalizację zawodu kominiarza i podnosi rangę jego opinii jako eksperta od bezpieczeństwa instalacji kominowych.
Ważnym aspektem jest również zmieniające się otoczenie regulacyjne. Nowe przepisy dotyczące efektywności energetycznej budynków, szczelności stolarki okiennej, stosowania rekuperacji czy montażu kotłów kondensacyjnych sprawiają, że tradycyjne podejście do oceny ciągu kominowego wymaga aktualizacji. Kominy pracują w innych warunkach niż kiedyś – przy niższych temperaturach spalin, większej szczelności budynków, a często także przy wspomaganiu mechanicznym. Dlatego rzetelne pomiary, wykonane **precyzyjnym** sprzętem, to obecnie konieczność, a nie luksus.
Budowa i zasada działania cyfrowego miernika podciśnienia kominowego
Cyfrowy miernik podciśnienia kominowego jest przyrządem elektronicznym, który mierzy różnicę ciśnień między wnętrzem przewodu kominowego a ciśnieniem odniesienia (zwykle atmosferycznym). Podstawą działania urządzenia jest czujnik ciśnienia różnicowego, najczęściej typu piezorezystancyjnego lub pojemnościowego. Czujnik ten przetwarza odkształcenia membrany, wywołane różnicą ciśnień, na sygnał elektryczny, który następnie jest przetwarzany przez układ pomiarowy i wyświetlany na ekranie.

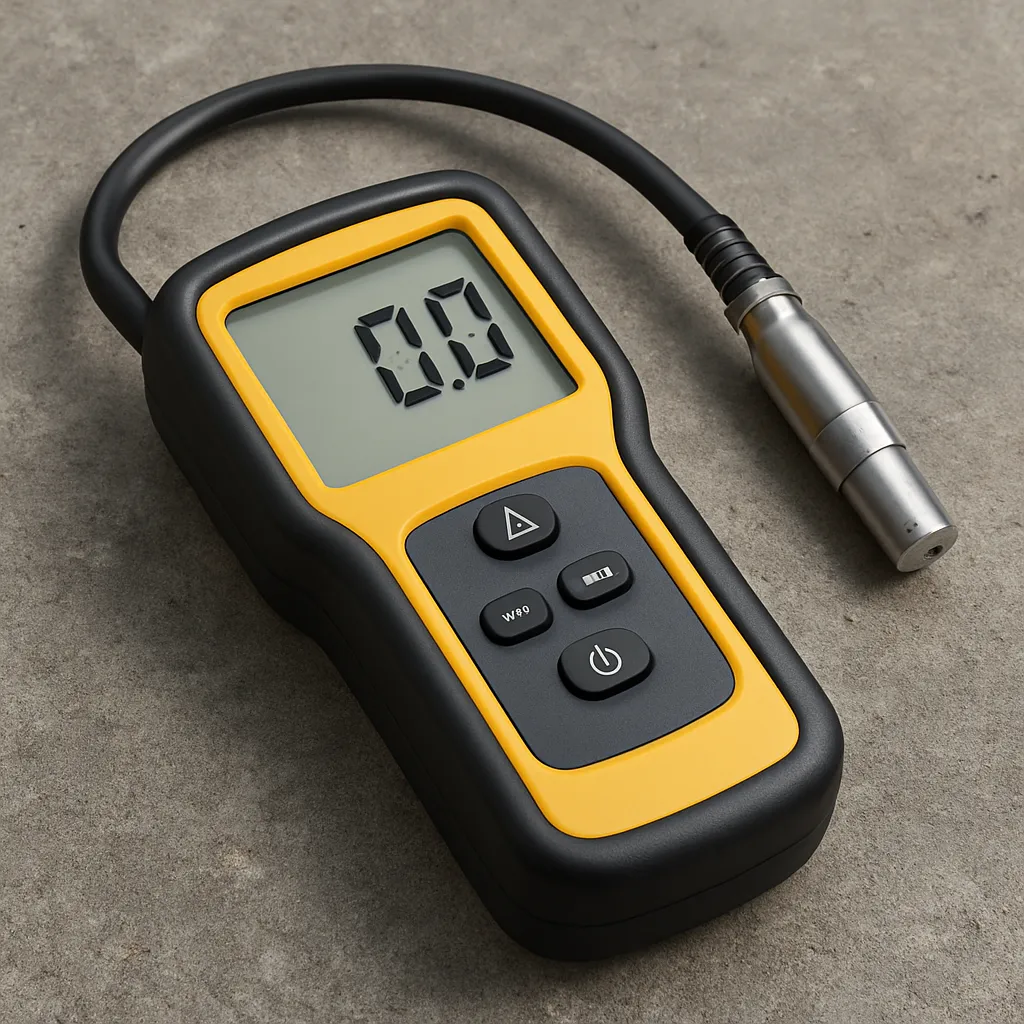

Typowy cyfrowy miernik podciśnienia kominowego składa się z kilku głównych elementów:
- obudowa chroniąca elektronikę i zapewniająca wygodny uchwyt,
- czujnik ciśnienia różnicowego lub absolutnego,
- układ kondycjonowania sygnału (wzmacniacze, filtry),
- przetwornik analogowo-cyfrowy (ADC),
- mikrokontroler zarządzający pomiarem i funkcjami dodatkowymi,
- wyświetlacz, najczęściej LCD lub OLED,
- przewody i króćce pomiarowe do podłączenia do przewodu kominowego,
- źródło zasilania (baterie, akumulatory, czasem zasilacz sieciowy),
- interfejs komunikacyjny (np. USB, Bluetooth) w bardziej zaawansowanych modelach.
Najważniejszym komponentem jest czujnik, który determinuje dokładność, rozdzielczość i zakres pomiarowy. W zastosowaniach kominowych zazwyczaj interesują nas stosunkowo niewielkie różnice ciśnień, rzędu pojedynczych paskali do kilkudziesięciu paskali. Dlatego dobry miernik powinien zapewniać rozdzielczość co najmniej 0,1 Pa oraz wysoką stabilność długoterminową. Ważna jest także odporność czujnika na wilgoć, kondensat, a w pewnym stopniu również na zanieczyszczenia.
Zasada działania pomiaru w praktyce wygląda następująco: kominiarz umieszcza końcówkę przewodu pomiarowego w odpowiednim punkcie instalacji – najczęściej w specjalnym króćcu pomiarowym na czopuchu pieca lub w przewodzie kominowym. Drugi kanał czujnika pozostaje otwarty na ciśnienie odniesienia (zwykle atmosferę). Różnica ciśnień powoduje odkształcenie membrany w czujniku, co zmienia jego parametry elektryczne. Układ elektroniczny przelicza tę zmianę na wartość ciśnienia i prezentuje ją w wybranych jednostkach.
W części urządzeń stosuje się funkcję automatycznego zerowania przed pomiarem. Polega ona na tym, że miernik, mając oba króćce wystawione na to samo ciśnienie, zapamiętuje aktualną wartość jako punkt odniesienia. Pozwala to skompensować wpływ dryfu czujnika, zmian temperatury czy lekkich różnic poziomu. Kolejne odczyty są wyrażane względnie względem tego punktu, co poprawia wiarygodność pomiaru, szczególnie przy bardzo małych różnicach ciśnienia.
Zaawansowane mierniki podciśnienia kominowego oferują również funkcje filtracji sygnału. Ciąg kominowy jest zjawiskiem dynamicznym, podatnym na porywy wiatru, zmiany temperatury czy chwilowe zawirowania. Gdyby pokazywać surowe dane, odczyt na wyświetlaczu mógłby gwałtownie skakać, utrudniając ocenę wartości średniej. Zastosowanie filtrów cyfrowych oraz algorytmów uśredniania czasowego sprawia, że wskazania stają się stabilniejsze, łatwiejsze do interpretacji, a kominiarz może wybrać tryb pomiaru dostosowany do danego zadania.
Istotnym elementem konstrukcji jest także układ zasilania. W warunkach pracy w terenie najbardziej praktyczne są zasilania bateryjne lub akumulatorowe. Wymaga to jednak odpowiedniego zaprojektowania zarządzania energią, by urządzenie mogło działać przez wiele godzin na jednym ładowaniu. Wydajne **mikroprocesory**, funkcje automatycznego przechodzenia w stan uśpienia, ograniczanie jasności wyświetlacza i możliwość odłączenia nieużywanych modułów komunikacyjnych to przykłady rozwiązań, które przedłużają czas pracy miernika.
Kolejnym aspektem technicznym jest odporność mechaniczna obudowy. Narzędzia dla kominiarzy są często narażone na upadki, uderzenia, zapylenie czy działanie wilgoci. Producent powinien zapewnić odpowiednią klasę szczelności (np. IP54 lub wyższą) oraz zastosować materiały odporne na uszkodzenia. W praktyce ważna jest także ergonomia: kształt obudowy, możliwość obsługi jedną ręką, czytelny wyświetlacz widoczny w słońcu i w ciemnych pomieszczeniach, duże, intuicyjnie rozmieszczone przyciski, które można obsłużyć w rękawicach.
Duże znaczenie ma również oprogramowanie sterujące pracą miernika. To ono decyduje o możliwościach konfiguracji jednostek pomiarowych, sposobie prezentacji wyników, funkcjach rejestrowania danych czy komunikacji z zewnętrznymi systemami. Dobre oprogramowanie zapewnia prostotę obsługi przy jednoczesnym zachowaniu **funkcjonalności** potrzebnej profesjonalistom. W zależności od modelu, możliwe jest np. zapisanie serii pomiarów dla jednego budynku, oznaczenie ich datą, godziną, lokalizacją, a następnie przeniesienie do komputera lub aplikacji mobilnej w celu stworzenia raportu.
Kluczowe funkcje i parametry cyfrowego miernika dla kominiarzy
Cyfrowy miernik podciśnienia kominowego powinien być dostosowany do specyficznych wymagań pracy kominiarza. Oprócz samej zdolności do pomiaru różnicy ciśnień istotne są dodatkowe funkcje i parametry, które zwiększają użytkowość przyrządu i pozwalają na jego efektywne wykorzystanie w praktyce.
Jednym z najważniejszych parametrów jest zakres pomiarowy. W większości zastosowań kominowych wystarcza zakres do około ±100 Pa lub ±200 Pa, ale ważna jest możliwość wiarygodnego pomiaru bardzo małych wartości, np. od 0,1–0,5 Pa. Takie zakresy są istotne przy niezwykle szczelnych budynkach, kotłach niskotemperaturowych oraz przy analizie wpływu wentylacji mechanicznej. Kominiarz powinien zwrócić uwagę na podany przez producenta błąd pomiaru (np. ±0,5 Pa lub ±1% wskazania) oraz na klasę dokładności w całym zakresie roboczym.
Kolejnym kluczowym aspektem jest czas odpowiedzi miernika. Zbyt wolny odczyt utrudnia obserwację szybkich zmian ciągu, np. przy otwieraniu drzwi kotłowni, wietrzeniu czy włączaniu okapu kuchennego. Z drugiej strony nadmierna czułość na każdą chwilową fluktuację może powodować, że wskazania będą niestabilne. Z tego powodu pożądane są tryby pracy, które pozwalają przełączać się między pomiarem chwilowym a uśrednionym, z możliwością regulacji czasu uśredniania.
Bardzo przydatną funkcją jest rejestracja danych. Miernik wyposażony w pamięć wewnętrzną może zapisywać wyniki pomiarów wraz z datą i godziną, a czasem także z dodatkowymi opisami. Pozwala to na tworzenie dłuższych serii pomiarowych, które pomagają ocenić zachowanie ciągu kominowego w funkcji czasu, np. podczas rozruchu kotła, zmian warunków pogodowych czy testów szczelności budynku. Rejestracja jest również nieoceniona przy sporach technicznych i ekspertyzach, gdzie konieczne jest udokumentowanie, że w danym momencie komin pracował poprawnie lub występowały nieprawidłowości.
Współczesne mierniki coraz częściej oferują interfejsy komunikacyjne, takie jak USB, Bluetooth czy Wi-Fi. Umożliwiają one połączenie z komputerem, tabletem lub smartfonem i przeniesienie danych do specjalistycznego oprogramowania. Dzięki temu można automatycznie generować protokoły pomiarowe, wykresy zmian ciśnienia, a nawet integrować dane z innymi narzędziami, takimi jak analizatory spalin czy mierniki ciągu w kanałach wentylacyjnych. Z perspektywy kominiarza oznacza to oszczędność czasu przy przygotowywaniu dokumentacji oraz większą przejrzystość prezentacji wyników klientowi.
Istotna jest także możliwość kalibracji urządzenia. Nawet najlepszy czujnik ulega z czasem odchyleniom od pierwotnej charakterystyki, na skutek starzenia się materiałów, wpływu temperatury czy wilgoci. Profesjonalny miernik powinien być wyposażony w opcję kalibracji serwisowej, a niekiedy również w funkcje autodiagnostyki, które informują o potrzebie przeglądu. Producent powinien określić zalecany interwał kalibracyjny (np. raz w roku) i zapewnić odpowiednie zaplecze serwisowe. Zachowanie śladu kalibracji ma znaczenie nie tylko dla jakości pracy, ale także dla wiarygodności pomiarów w świetle przepisów i norm.
W praktyce ważne są także detale, takie jak rodzaj i jakość przewodów pomiarowych, końcówek oraz akcesoriów. Przewody powinny być odporne na wysoką temperaturę, elastyczne, a zarazem trwałe. Końcówki pomiarowe muszą zapewniać szczelne połączenie z króćcem w przewodzie kominowym, a w razie potrzeby umożliwiać wiercenie i zaślepianie otworów kontrolnych. W dobrze przemyślanym zestawie znajdują się również elementy zabezpieczające czujnik przed kondensatem i zanieczyszczeniami, na przykład filtry czy pułapki wodne.
Z punktu widzenia kominiarza niezwykle ważna jest ergonomia obsługi. Czytelny, kontrastowy wyświetlacz ułatwia pracę w ciemnych i słabo oświetlonych pomieszczeniach kotłowni. Podświetlenie, możliwość obrotu wyświetlacza lub ustawienia orientacji poziomej/pionowej, duże cyfry oraz jednoznaczne oznaczenia jednostek pomiarowych znacząco poprawiają komfort. Ważne jest również logiczne rozmieszczenie przycisków, zredukowanie liczby kroków potrzebnych do rozpoczęcia pomiaru oraz obecność intuicyjnych ikon zamiast skomplikowanych skrótów.
Nie można pominąć zagadnienia odporności na warunki środowiskowe. Kominiarz pracuje w szerokim zakresie temperatur, często w wilgotnych, zapylonych i ciasnych przestrzeniach. Miernik musi wytrzymać nagłe zmiany temperatury, kontakt z zimnymi lub gorącymi powierzchniami, a czasem także niewielkie ilości kondensatu. Obudowa odporna na zachlapania, gumowe narożniki amortyzujące uderzenia oraz odpowiednie uszczelnienia gniazd przyłączeniowych wpływają bezpośrednio na trwałość sprzętu.
Parametrem, który coraz częściej ma znaczenie przy wyborze urządzenia, jest kompatybilność z innymi narzędziami pomiarowymi. W nowoczesnych systemach serwisowych i kominiarskich rośnie rola zintegrowanych rozwiązań pozwalających na zbieranie danych z kilku przyrządów jednocześnie. Miernik podciśnienia kominowego może stać się elementem większego ekosystemu, w którym dane o ciągu, temperaturze spalin, stężeniu tlenku węgla czy zawartości tlenu w spalinach są automatycznie łączone w jeden raport. Ułatwia to całościową ocenę działania urządzenia grzewczego i przewodu kominowego, a także pozwala na szybsze wykrywanie nieprawidłowości.
Wreszcie, przy wyborze miernika, warto brać pod uwagę wsparcie techniczne i dostępność części zamiennych. Profesjonalne narzędzie powinno mieć zapewniony serwis, możliwość zamówienia dodatkowych przewodów, końcówek, osłon czy walizek transportowych. Istotna jest także dokumentacja w języku użytkownika – czytelna instrukcja obsługi, materiały szkoleniowe, a w razie potrzeby pomoc telefoniczna lub online. W branży, w której od prawidłowego pomiaru zależy bezpieczeństwo ludzi, te elementy mają znaczenie równie duże, jak parametry techniczne samego przyrządu.
Zastosowanie cyfrowego miernika podciśnienia w diagnostyce i serwisie kominów
W codziennej praktyce kominiarza cyfrowy miernik podciśnienia kominowego znajduje zastosowanie na wielu etapach obsługi przewodów: od odbioru nowej instalacji, przez okresowe przeglądy, po diagnostykę usterek i ekspertyzy powypadkowe. Każdy z tych etapów stawia przed przyrządem inne wymagania i wiąże się z odmienną metodyką pomiarową.
Przy odbiorze nowego komina jednym z kluczowych zadań jest sprawdzenie, czy przewód zapewnia odpowiedni ciąg przy pracy urządzenia grzewczego zgodnie z zaleceniami producenta. Kominiarz uruchamia kocioł, piec lub kominek, doprowadza go do warunków ustabilizowanej pracy, a następnie wykonuje serię pomiarów podciśnienia w miejscach wskazanych przez dokumentację techniczną. Odczyty porównuje z wartościami minimalnymi i maksymalnymi, jakie powinien zapewnić poprawnie zaprojektowany i wykonany komin. Wyniki pomiaru są następnie odnotowywane w protokole odbioru, który stanowi podstawę do przekazania instalacji do użytkowania.
W trakcie okresowych przeglądów cyfrowy miernik ciągu pomaga ocenić, czy komin nie uległ stopniowej degradacji. Osadzanie się sadzy, smoły, uszkodzenia wkładu kominowego, nieszczelności, a także zmiany w otoczeniu budynku (np. pojawienie się nowych przeszkód wiatrowych) mogą stopniowo pogarszać parametry pracy przewodu. Porównanie aktualnych wyników z danymi z poprzednich lat pozwala zauważyć niekorzystne trendy, zanim jeszcze dojdzie do poważnej awarii lub zagrożenia bezpieczeństwa. Dokumentacja elektroniczna pomiarów, łatwo dostępna dzięki funkcji rejestracji w mierniku, ułatwia taką analizę.
Szczególnie istotne jest zastosowanie miernika podciśnienia w diagnostyce problemów zgłaszanych przez użytkowników. Typowe skargi to dymienie do pomieszczenia przy rozpalaniu, cofanie się spalin przy silnym wietrze, zapach spalenizny w sąsiednich lokalach, gaśnięcie palnika w kotle gazowym czy częste wyłączanie się urządzeń zabezpieczających. Kominiarz, dysponując **dokładnym** miernikiem, może w sposób uporządkowany przeanalizować warunki pracy instalacji: ciąg przy zamkniętych i otwartych oknach, wpływ pracy wentylatorów wyciągowych (okapy kuchenne, wentylacja mechaniczna), różne konfiguracje drzwi i krat wentylacyjnych.
Przykładowo, przy problemie cofania się spalin do łazienki z piecykiem gazowym z otwartą komorą spalania, kluczowe jest sprawdzenie podciśnienia w przewodzie przy różnych konfiguracjach wentylacji. Miernik pozwala obiektywnie stwierdzić, czy w czasie pracy okapu kuchennego lub wentylatora łazienkowego nie dochodzi do zbyt dużego podciśnienia w pomieszczeniu, które zmniejsza ciąg kominowy lub wręcz odwraca kierunek przepływu spalin. Tego typu dane pomiarowe są nie do przecenienia przy zalecaniu środków naprawczych, takich jak montaż nawiewników, korekta ustawień wentylacji mechanicznej czy zmiana sposobu podłączenia urządzeń.
Współpraca cyfrowego miernika podciśnienia z innymi narzędziami kominiarskimi otwiera szerokie możliwości kompleksowej diagnostyki. Analizator spalin dostarcza informacji o składzie gazów, temperaturze spalin i sprawności spalania, podczas gdy miernik ciągu informuje o warunkach przepływu w przewodzie. Połączenie obu zestawów danych pozwala dokładniej ocenić, czy problemy eksploatacyjne wynikają z niewłaściwej regulacji palnika, zanieczyszczenia wymiennika ciepła, błędów w projekcie komina, czy też z nieprawidłowego działania wentylacji. Dzięki temu kominiarz może zaproponować rozwiązania precyzyjnie ukierunkowane na przyczynę, a nie jedynie na objawy problemu.
Innym ważnym obszarem zastosowania miernika podciśnienia jest ocena wpływu termomodernizacji budynku na pracę kominów. Wymiana okien na szczelniejsze, docieplenie ścian, montaż rekuperacji czy wymiana źródła ciepła może radykalnie zmienić bilans powietrza w budynku. Często okazuje się, że po termomodernizacji dotychczas dobrze działające kominy przestają zapewniać wymagany ciąg. Pomiar podciśnienia przed i po modernizacji pozwala lepiej zrozumieć mechanizmy tych zmian i zaprojektować odpowiednie działania kompensacyjne, na przykład dodatkowe nawiewy, modyfikację przewodów wentylacyjnych lub instalację nasad kominowych.
Cyfrowy miernik podciśnienia jest też narzędziem niezbędnym w sytuacjach awaryjnych i powypadkowych. W przypadku podejrzenia zatrucia tlenkiem węgla, pożaru sadzy, rozszczelnienia przewodu w wyniku osiadania budynku lub silnych wiatrów, wymagane jest szybkie i rzetelne zbadanie stanu instalacji. Kominiarz, wykonując pomiary przy różnych warunkach obciążenia i wentylacji, może stwierdzić, czy komin nadal spełnia wymagania bezpieczeństwa, czy też wymaga natychmiastowych działań naprawczych, a nawet wyłączenia z eksploatacji. Wyniki pomiarów dokumentowane cyfrowo mają często znaczenie dowodowe w postępowaniach prowadzonych przez nadzór budowlany, straż pożarną czy ubezpieczycieli.
Warto podkreślić, że zastosowanie miernika podciśnienia nie ogranicza się wyłącznie do tradycyjnych kominów grawitacyjnych. W nowoczesnych instalacjach coraz częściej występują systemy powietrzno-spalinowe, kominy współpracujące z kotłami kondensacyjnymi, a także układy z wentylatorami wyciągowymi. Choć zasady pomiaru mogą się różnić, cyfrowy miernik ciśnienia pozostaje podstawowym narzędziem weryfikującym, czy cały system pracuje w bezpiecznych warunkach. Odpowiednia metodyka pomiarowa, uwzględniająca specyfikę danego typu instalacji, pozwala na uniknięcie błędnych interpretacji wyników.
Nie mniej istotne jest zastosowanie miernika w edukacji użytkowników. Kominiarz, dysponując obiektywnymi danymi, może w prosty sposób wyjaśnić właścicielowi budynku znaczenie prawidłowej wentylacji, konieczność zapewnienia dopływu powietrza do spalania, czy też skutki zasłaniania kratek wentylacyjnych. Pokazanie na żywo, jak zmienia się wartość podciśnienia po otwarciu okna, włączeniu wentylatora czy zamknięciu drzwi, działa na wyobraźnię znacznie skuteczniej niż najbardziej szczegółowe zalecenia wypowiadane jedynie słowami. W ten sposób cyfrowy miernik podciśnienia staje się narzędziem nie tylko pomiarowym, ale i edukacyjnym, zwiększającym świadomość bezpieczeństwa użytkowników instalacji kominowych.
